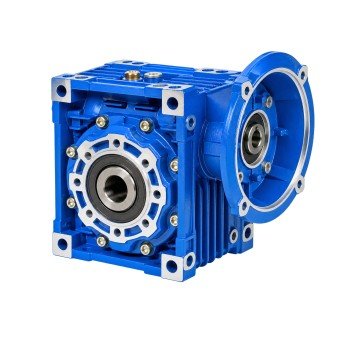

Червячный NMRV030-80-63B14 Редуктор

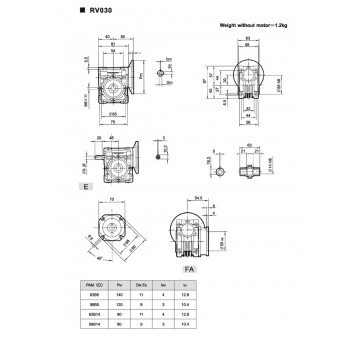

Одноступенчатый червячный редуктор NMRV030-80-63B14 для снижения частоты вращения и передачи крутящего момента в приводах конвейеров, дозаторов, упаковочного и другого промышленного оборудования. Поставляется без электродвигателя. Основные характеристики: • Серия — NMRV. • Типоразмер / межосевое расстояние — 030 / 30 мм. • Передаточное отношение — 80:1. • Входной фланец — 63B14 (IEC 63, малый фланец B14). • Справочные размеры фланца 63B14: наружный диаметр P — 90 мм, центрирующий диаметр N — 60 мм, окружность крепёжных отверстий M — 75 мм. • Выход — полый вал Ø14 мм; шпоночный паз 5 мм по типовому чертежу NMRV030. • Расположение осей входа и выхода — под углом 90°. • Расчётная частота вращения выхода: n2 = n1 / 80; при n1 = 1400 об/мин — 17,5 об/мин, при 1500 об/мин — 18,75 об/мин. • Справочная масса редуктора без двигателя — около 1,2 кг по типовому чертежу; транспортная масса и упаковка уточняются. Исполнение 030-80-63B14 требует проверки присоединения: диаметр входного отверстия под вал двигателя необходимо подтвердить по чертежу конкретного поставщика. Для стандартного 63B14 указан Ø11 мм, но при передаточном отношении 80 встречаются специальные исполнения с Ø9 мм. До подтверждения входной диаметр в параметрах не задан. Допустимые мощность, крутящий момент и сервис-фактор подбираются по каталогу производителя с учётом оборотов и режима работы. Справочные источники: чертёж NMRV030 в CRM (№37); каталог Motovario NMRV/NMRVpower, разделы стандартных и специальных входных фланцев: https://www.tecowestinghouse.com/pdf/VSF-Series_catalog.pdf
